野外做受又硬又粗又大视幕 I 在线播放成人av I 中国农村妇女真实bbwbbwbbw I 久久99这里只有精品 I 久久人妻av无码中文专区 I 亚洲欧洲精品在线 I 18国产精品福利片久久婷 I 四虎成人av I 久久久亚洲最大ⅹxxx I 无码人妻丰满熟妇a片护士 I 国产在线你懂 I 亚洲成年轻人电影网站www I 国产裸体美女永久免费无遮挡 I 538精品在线视频 I 免费看片日韩 I 97伊人超碰 I 亚洲v成人天堂影视 I 大黑牛凹凸国产视觉盛宴 I 欧美黄色大片免费看 I 欧美精品一二区

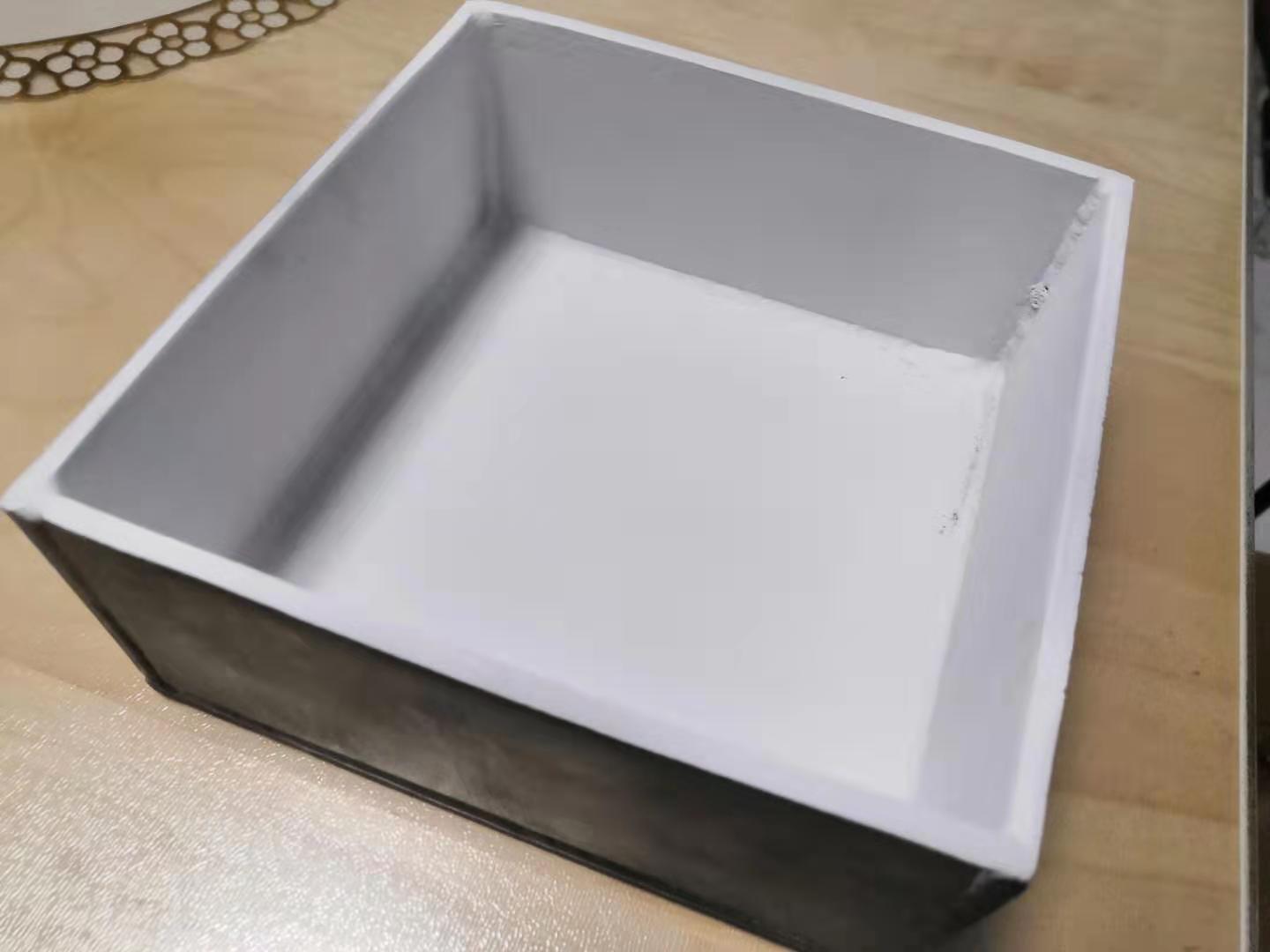

陶瓷涂層是否致密是影響徐層質(zhì)量的重要因素。在陶瓷涂層的凝固結(jié)晶過程中,由于部分結(jié)晶區(qū)域之間得不到陶瓷液相的及時(shí)補(bǔ)充以及反應(yīng)過程中低熔點(diǎn)相揮發(fā)產(chǎn)生的氣體未能全部從涂層中逸出,導(dǎo)致涂層中有少量不規(guī)則孤立的孔洞存在,影響了涂層的質(zhì)量。筆者研究表明,采用Si02作為添加劑可以消除涂層中的孔洞,提高陶瓷涂層的致密度，改善涂層外觀質(zhì)量。

      從Si02-Al2O3 相圖(圖3)可知,未加Si02時(shí),純Al2O3的結(jié)晶始點(diǎn)和結(jié)晶終點(diǎn)溫度均為2054C。Si02的加人不僅使Al2O3初晶相的析出溫度下降，而且使高溫液態(tài)的停留時(shí)間得以延長(zhǎng),使燃燒反應(yīng)過程中產(chǎn)生的氣體有更多的時(shí)間逸出陶瓷層,從而提高了陶瓷層的致密度。當(dāng)液相中的SiO2達(dá)到包晶反應(yīng)成分時(shí)還會(huì)與Al2O3發(fā)生包晶反應(yīng)而形成部分莫來石相,即相圖中的Ags[5]:
      2SiO2 + 3Al2O3 = 3Al2O3.2SiO2
      與Al2O3相比,莫來石相是低熔點(diǎn)的玻璃相(熔點(diǎn)1810C),它的生成一方面可降低液相的粘度,增加液相的流動(dòng)性,為氣體的排出創(chuàng)造了條件。另一方面其體積的膨脹可填充陶瓷凝固時(shí)因體積收縮造成的縮孔。因此,這2種過程的結(jié)果均可使陶瓷層的孔隙率下降,致密度提高。
